Mechanical Air Shafts기계식 에어샤프트

"세한 기계식 샤프트는 기계구조용 탄소강관소재로 제작되어 정밀도가 우수하여 가벼운 토르크를 실현합니다."

SH-4300기계식 에어 샤프트 특장점
- 기계식 샤프트는 관 내경 2"~30" 까지 사용 가능합니다.
- 원주 방향의 럭(Lug) 스트록은 균등하며 지관 내경에 대해 편심량 ±0.2mm입니다.
- 고정밀도, 고토크, 고회전에 최적입니다.
- 장착·탈착 시 몇 초 단위로 작업을 할 수 있습니다.
- 럭(Lug)은 항상 몸 전체가 지지를 받으므로 내부 스크류를 돌리지 않는 이상 절대로 풀리지 않습니다.
- 관 외경에 대한 정밀한 동심도 요청 시 주문 제작 가능합니다.
- 세한 기계식 샤프트 전체는 기계구조로 되어 있습니다.
- Lug의 스트록은 저널부에 내장 되어 있는 암수의 나사를 기구에 의해 LUG HOUSING 좌, 우로 작동 할 수있습니다.
- 지관의 균일과 강력한 조임은 임팩트 렌치로 나사를 돌려 LUG HOSING의 전진으로 Lug를 밀어 올릴 수 있습니다.
- 원상복구는 임택트 렌치로 나사를 반대로 돌려 실행합니다.
- Lug은 기계식 샤프트 원주상에서 LUG HOSING에 LUG가 멈추어져 있기 때문에 간단하게 교환할 수 있습니다.
ALUMINIUM
ALUMINIUM으로 제작되어 STEEL에 비해 경량화 되어있어 핸드링이 우수합니다
STEEL
기계구조용 강관소재로 제작되어 고강도, 내구수명 향상 및 내마모성, 충격에 강합니다
- 세한의 제품은 주문 제작으로 본사 기술팀과 상담하여 주십시오.
- 원단 무게별 STEEL, ALUMINIUM 주문 제작 시 본사 기술팀과 상담하여 주십시오.

제품도면

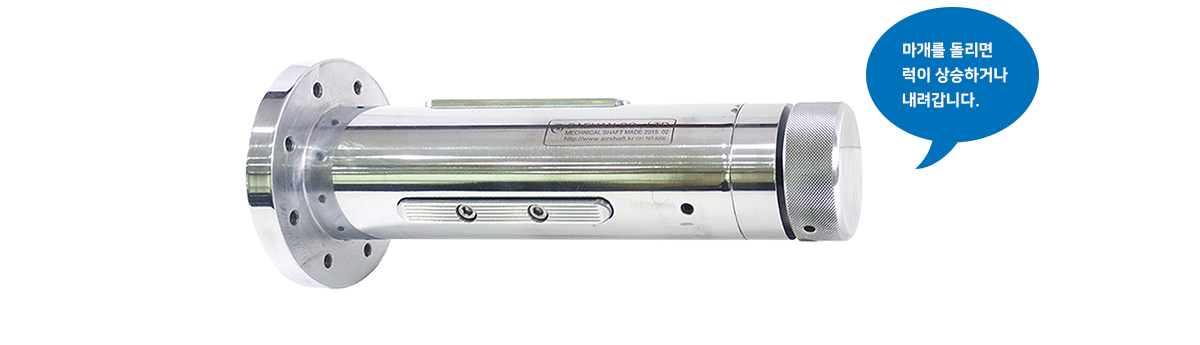

제품사진

Leaf Type Mechanical Shafts 립 타입 기계식 샤프트

"세한 립 기계식 샤프트는 기계구조용 탄소강관소재로 제작되어 정밀도가 우수하여 가벼운 토르크를 실현합니다"

SH-4400립 타입 기계식 샤프트 특장점
- 세한이 독자 개발한 립 타입 기계식 샤프트 내부 구조는 기계 구조용 탄소 강관 소재로 제작되어
- 전체가 확장 및 수축하여 지관을 사용하지 않거나 또는 다수의 지관을 동시에 사용합니다.
- 럭(Lug) 타입 에어샤프트 사용 시 지관이 얇아서 초기 골 주름이 발생하는 관, 소폭 커팅 등에 주로 사용됩니다.
- 립 면에 의한 면 접촉으로 지관을 클램프 하여 확실한 토크 전달을 실현하였습니다.
- 세한의 제품은 주문 제작으로 본사 기술팀과 상담하여 주십시오.
- 원단 무게별 STEEL, ALUMINIUM 주문 제작 시 본사 기술팀과 상담하여 주십시오.

제품사진

사용사진
