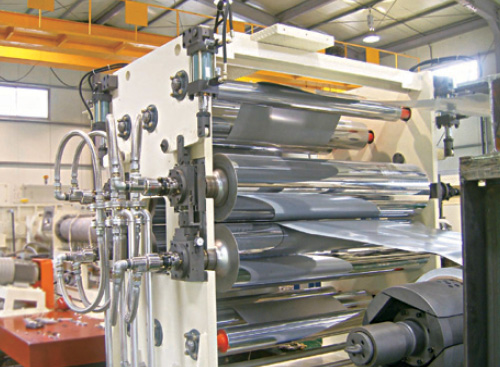

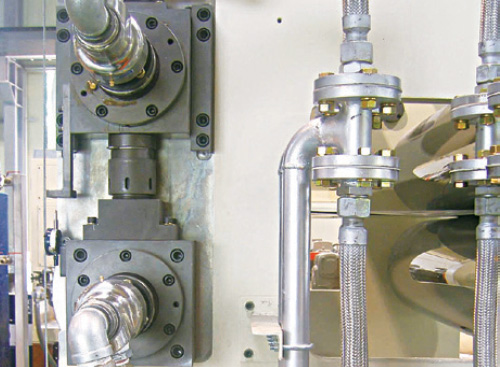

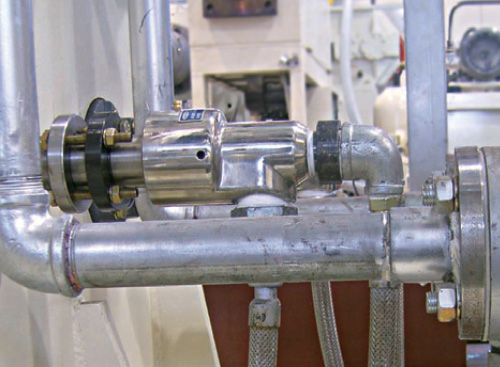

로타리 조인트 rotary joints

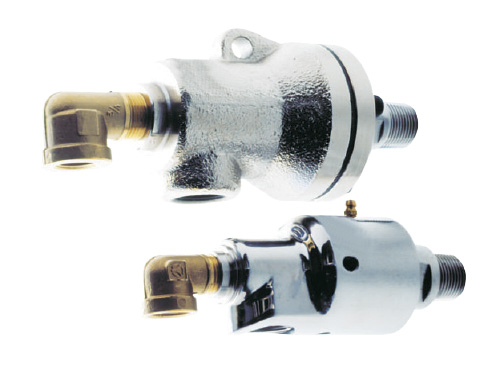

SHW 1000 시리즈 세부구조
SHW 1000 시리즈는 범용으로 개발된 제품으로 하우징 재질은 스테인레스를 사용하고 급유식 볼 베어링 사용으로 회전시 안전적 성능을 보장합니다. 씰링 재질은 BRONZE 대 CARBON GRAPHITE 로 구성되어 있으며 수명연장형 씰 텅스텐 카바이드, 실리콘 카바이드는 수요자께서 선택하실 수 있습니다. 특히 씰링표면은 광학적으로 완벽히 초정밀 래핑되어 있습니다. 로타리조인트 온도계 장착하여 사용가능합니다.
| OPERATION DATA | |
| MAX WATER PRESSURE | 15 kgf/㎠G |
| MAX WATER TEMPERATURE | 120℃ |
| MAX SPEED | 6A ~ 25A : 1500RPM |
| 32A ~ 80A : 1000RPM | |
| STRAIGHT THREAD | |
| FLANGE TYPE : (2000 ~ 3500RPM) | |
| WATER, AIR, VACUUM | |
| MAX SPEED | HOT WATER, STEAM |
※ 기타용도로 사용하실 경우 본사 기술 개발팀과 상의하십시오.

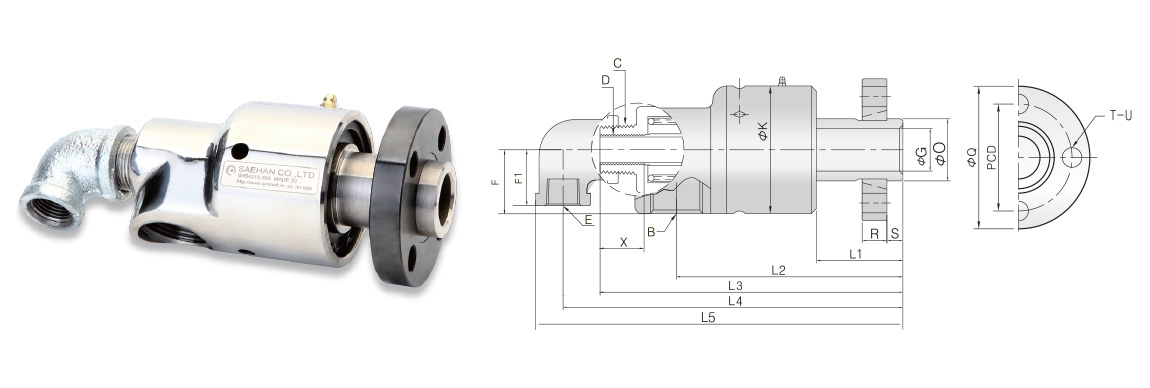

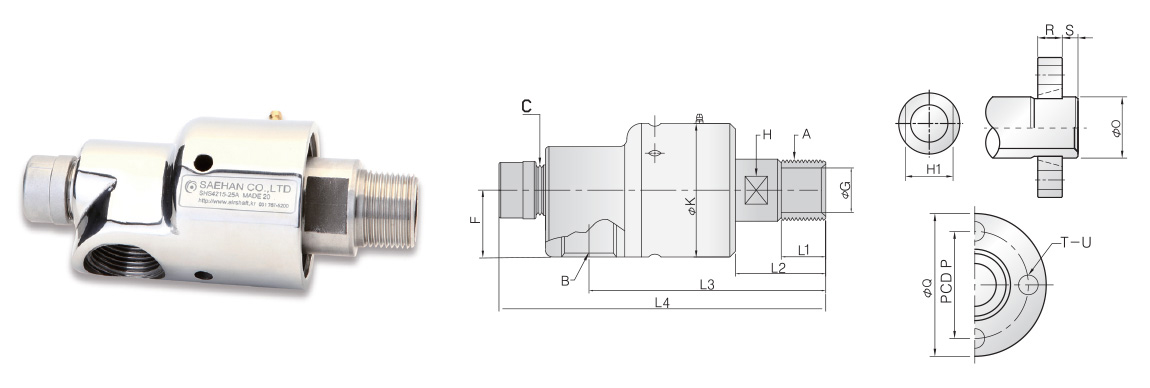

Monoflow For Water For Flange Type냉각용 단식 & 후렌지 타입
| SizeMark | A (PT) |
B (PT) |
C (PT) |
F | G | H | H1 | K | L1 | L2 | L3 | L4 | O | P | Q | R | S | T | U | W (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6A | 1/8" | 1/8" | - | - | 3.2 | - | - | 28.5 | 11.5 | 22 | 63.5 | 71 | - | - | - | - | - | - | - | 0.5 |
| 8A | 1/4" | 1/4" | - | - | 6.4 | - | - | 41.2 | 11.5 | 29 | 71.5 | 81 | - | - | - | - | - | - | - | 0.5 |
| 10A | 3/8" | 3/8" | 3/8" | 22 | 9.5 | 14 | 22 | 44.5 | 16 | 26 | 71 | 102 | - | - | - | - | - | - | - | 0.9 |
| 15A | 1/2" | 1/2" | 3/8" | 27.5 | 13.5 | 15 | 22 | 55 | 18 | 34 | 98 | 124 | - | - | - | - | - | - | - | 1 |
| 20A | 3/4" | 3/4" | 1/2" | 31.5 | 17.5 | 14 | 28 | 63 | 20 | 40 | 113 | 140 | 30 | 54 | 74 | 13 | 8 | 4 | 11 | 1.4 |
| 25A | 1" | 1" | 3/4" | 36 | 23 | 18 | 34 | 72 | 25 | 46 | 124 | 161 | 35 | 60 | 80 | 14 | 9 | 4 | 11 | 2 |
| 32A | 1 1/4" | 1 1/4" | 1" | 42.5 | 29.5 | 21 | 42 | 85 | 30 | 55 | 143 | 190 | 45 | 70 | 90 | 15 | 9 | 4 | 11 | 3 |
| 40A | 1 1/2" | 1 1/2" | 1 1/4" | 46.5 | 35 | 25 | 50 | 93 | 34 | 62 | 167 | 222 | 50 | 75 | 96 | 16 | 9 | 4 | 11 | 4 |
| 50A | 2" | 2" | 1 1/4" | 58 | 47 | 25 | 65 | 116 | 35 | 62 | 190 | 250 | 60 | 95 | 120 | 19 | 10 | 4 | 13 | 7 |
| 65A | 2 1/2" | 2 1/2" | - | 67.5 | 60 | 30 | 75 | 135 | 40 | 65 | 204 | 268 | 80 | 110 | 136 | 20 | 12 | 4 | 13 | 13 |
| 80A | 3" | 3" | - | 75 | 70 | 30 | 85 | 150 | 40 | 75 | 225 | 295 | 90 | 125 | 154 | 20 | 12 | 6 | 13 | 17 |

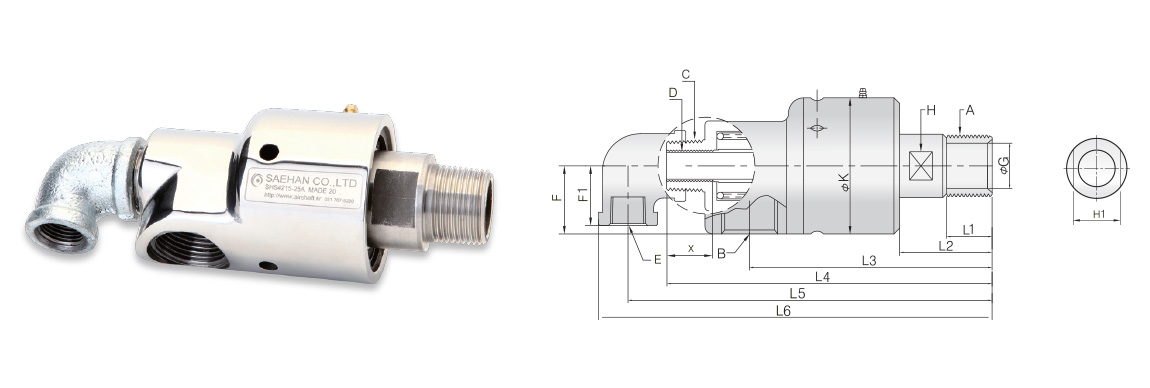

Stationary Style Of Duoflow For Water냉각용 복식 내관 고정 타입
| SizeMark | A (PT) |
B (PT) |
C (PT) |
D (PF) |
E (PT) |
F | F1 | G | H | H1 | K | L1 | L2 | L3 | L4 | L5 | L6 | X | W (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10A | 3/8" | 3/8" | 3/8" | M6 | 1/4" | 22 | 18 | 9.5 | 14 | 22 | 44.5 | 16 | 26 | 71 | 102 | 106 | 123 | - | 1 |
| 15A | 1/2" | 1/2" | 3/8" | 1/8" | 3/8" | 27.5 | 20 | 13.5 | 15 | 22 | 55 | 18 | 34 | 98 | 133 | 139 | 150 | 10 | 1 |
| 20A | 3/4" | 3/4" | 1/2" | 1/4" | 1/2" | 31.5 | 22 | 17.5 | 14 | 28 | 63 | 20 | 40 | 113 | 152 | 158 | 170 | 12 | 1.4 |
| 25A | 1" | 1" | 3/4" | 3/8" | 1/2" | 36 | 27 | 23 | 18 | 34 | 72 | 25 | 46 | 124 | 170 | 186 | 202 | 13 | 2 |
| 32A | 1 1/4" | 1 1/4" | 1" | 1/2" | 3/4" | 42.5 | 33 | 29.5 | 21 | 42 | 85 | 30 | 55 | 143 | 211 | 219 | 236 | 15 | 3 |
| 40A | 1 1/2" | 1 1/2" | 1 1/4" | 3/4" | 3/4" | 46.5 | 35 | 35 | 25 | 50 | 93 | 34 | 62 | 167 | 234 | 250 | 267 | 17 | 4 |
| 50A | 2" | 2" | 1 1/4" | 3/4" | 3/4" | 58 | 35 | 47 | 25 | 65 | 116 | 35 | 62 | 190 | 259 | 272 | 289 | 17 | 7 |
| 65A | 2 1/2" | 2 1/2" | 2" | 1 1/4" 1 1/2" |
1" | 67.5 | 45 | 60 | 30 | 75 | 135 | 40 | 75 | 214 | 228 | 320 | 347 | 20 | 14 |
| 80A | 3" | 3" | 2 1/2" | 1 1/4" 1 1/2" |
1 1/4" | 75 | 53 | 70 | 30 | 85 | 150 | 40 | 75 | 225 | 303 | 350 | 381 | 20 | 18 |

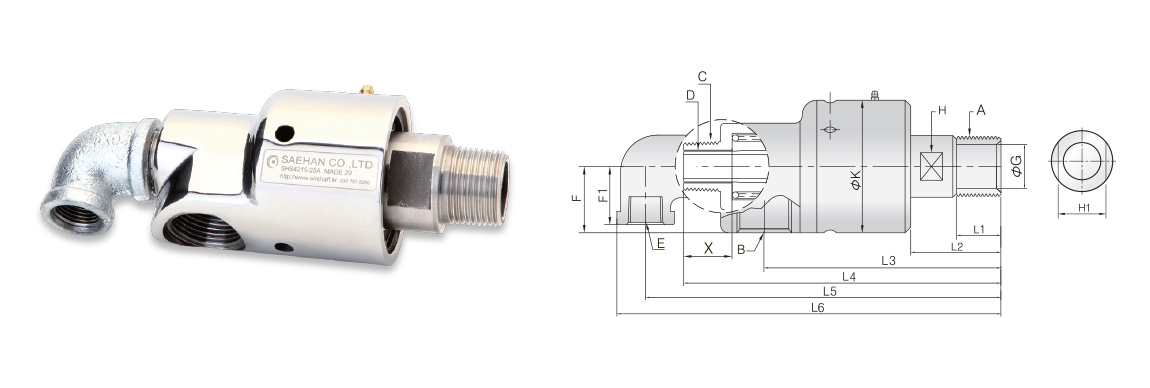

Rotating Style Of Duoflow For Water냉각용 복식 내관 회전타입
| SizeMark | A (PT) |
B (PT) |
C (PT) |
D | E (PT) |
F | F1 | G | H | H1 | K | L1 | L2 | L3 | L4 | L5 | L6 | X | W (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10A | 3/8" | 3/8" | 3/8" | - | 3/8" | 22 | 18 | 9.5 | 14 | 22 | 44.5 | 16 | 26 | 71 | 102 | 106 | 123 | - | 1 |
| 15A | 1/2" | 1/2" | 3/8" | 9.90 9.87 |
3/8" | 27.5 | 20 | 13.5 | 15 | 22 | 55 | 18 | 34 | 98 | 133 | 139 | 150 | 10 | 1 |
| 20A | 3/4" | 3/4" | 1/2" | 12.70 12.65 |
1/2" | 31.5 | 22 | 17.5 | 14 | 28 | 63 | 20 | 40 | 113 | 152 | 158 | 170 | 12 | 1 |
| 25A | 1" | 1" | 3/4" | 16.80 16.75 |
1/2" | 36 | 27 | 23 | 18 | 34 | 72 | 25 | 46 | 124 | 170 | 186 | 202 | 13 | 2 |
| 32A | 1 1/4" | 1 1/4" | 1" | 20.50 20.45 |
3/4" | 42.5 | 33 | 29.5 | 21 | 42 | 85 | 30 | 55 | 143 | 211 | 219 | 236 | 15 | 3 |
| 40A | 1 1/2" | 1 1/2" | 1 1/4" | 25.30 25.24 |
3/4" | 46.5 | 35 | 35 | 25 | 50 | 93 | 34 | 62 | 167 | 234 | 250 | 267 | 17 | 4 |
| 50A | 2" | 2" | 1 1/4" | 25.30 25.24 |
3/4" | 58 | 35 | 47 | 25 | 65 | 116 | 35 | 62 | 190 | 259 | 272 | 289 | 17 | 7 |
| 65A | 2 1/2" | 2 1/2" | 2" | 41.90 41.82 |
1" | 67.5 | 45 | 60 | 30 | 75 | 135 | 40 | 65 | 204 | 278 | 310 | 337 | 20 | 14 |
| 80A | 3" | 3" | 2 1/2" | 58.60 58.52 |
1 1/4" | 75 | 53 | 70 | 30 | 85 | 150 | 40 | 75 | 225 | 303 | 350 | 381 | 20 | 18 |
Stationary Style Of Duoflow Flange Type For Water & Rotating Style Of Flange Type냉각용 복식 내관 고정형 후렌지 타입 & 회전형 후렌지 타입
| SizeMark | B (PT) |
C (PT) |
D (PF) |
E (PT) |
D1 | F | F1 | G | K | L1 | L2 | L3 | L4 | L5 | O | P | Q | R | S | T | U | X | W (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20A | 3/4" | 1/2" | 1/4" | 1/2" | 12.70 12.65 |
31.5 | 22 | 17.5 | 63 | 42 | 115 | 152 | 160 | 172 | 30 | 54 | 74 | 13 | 8 | 4 | 11 | 12 | 1 |
| 25A | 1" | 3/4" | 3/8" | 1/2" | 16.80 16.75 |
36 | 27 | 23 | 72 | 46 | 124 | 170 | 186 | 202 | 35 | 60 | 80 | 14 | 9 | 4 | 11 | 13 | 2 |
| 32A | 1 1/4" | 1" | 1/2" | 3/4" | 20.50 20.45 |
42.5 | 33 | 29.5 | 85 | 55 | 143 | 211 | 219 | 236 | 42 | 70 | 90 | 15 | 9 | 4 | 11 | 15 | 3 |
| 40A | 1 1/2" | 1 1/4" | 3/4" | 3/4" | 25.30 25.24 |
46.5 | 35 | 35 | 93 | 62 | 167 | 234 | 250 | 267 | 50 | 75 | 96 | 16 | 9 | 4 | 11 | 17 | 4 |
| 50A | 2" | 1 1/4" | 3/4" | 3/4" | 25.30 25.24 |
58 | 35 | 47 | 116 | 62 | 190 | 259 | 272 | 289 | 65 | 95 | 120 | 19 | 10 | 4 | 13 | 17 | 7 |
| 65A | 2 1/2" | 2 1/2" | 1 1/4" 1 1/2" |
1" | 41.90 41.82 |
67.5 | 45 | 60 | 135 | 75 | 214 | 288 | 320 | 347 | 80 | 110 | 136 | 20 | 12 | 4 | 13 | 20 | 14 |
| 80A | 3" | 3" | 1 1/4" 1 1/2" |
1 1/4" | 58.60 58.52 |
75 | 53 | 70 | 150 | 75 | 225 | 303 | 350 | 381 | 90 | 125 | 154 | 20 | 12 | 6 | 13 | 20 | 18 |
