로타리 조인트 소개 rotary joints

최적의 설계 및 제작

세한은 고객님들의 요구 사양에 적합한 최적의 설계 및 제작을 통해
원활한 작동과 뛰어난 내구성을 자랑하는 로타리 조인트를 공급하고 있습니다.

전체 제품 보기

모델번호 선정법

SH
GROUPING
SH Standard
BH Sub - standard
OH Special
W
MEDIA
W Water. Air
S Steam
H Hot oil
HA Hydraulic, Air
VW Vacuum, Water
1
SERIES
1 SHW 1000
4 SHS 4000
5 SHH 5000
6 SHS 6000 & SHH 6000
7 SHHA 7000
8 SHHA 8000
1
HEAD STYLE
1 Monoflow
2 Duoflow
3 Tripple Passage
4 Four Passage
0
SYPHON TYPE
0 -
1 Threaed Syphon
2 Rotating Syphon
1
SHAFT TYPE
1 PT Right 2 PT Left
3 PF Right 4 PF Left
5 Flange 6 BSP Right
7 BSP Left 8 Metric Right
9 Metric Left 10 기타
10A
SHAFT SIZE

선정표

MODELMEDIA WATER STEAM HOTOIL HOT WATER GAS OIL AIR VACUUM CUTTING OIL HYDRAULIC OIL
SHW 1000
SHS 4000
SHH 5000
SHS 6000
SHS 6000
SHHA 7000
SHHA 8000

※ 기타용도로 사용하실 경우 본사 기술 개발팀과 상의하십시오.

로타리 조인트 사용법

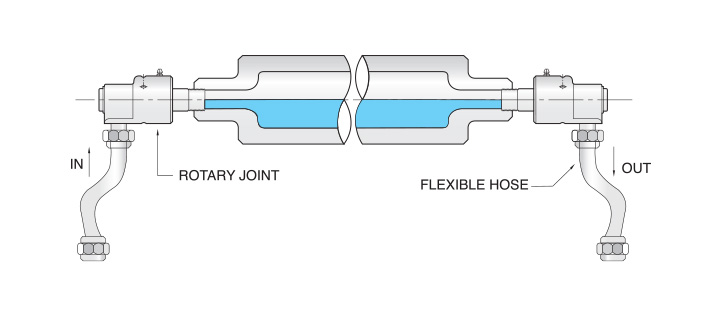

  • 단식비교적 작은 크기의 회전하는 롤과 드럼에 사용되며, 한쪽에서 유체를 공급하고 반대쪽으로 배출하여 가열, 냉각하는 방식으로 사용됩니다.

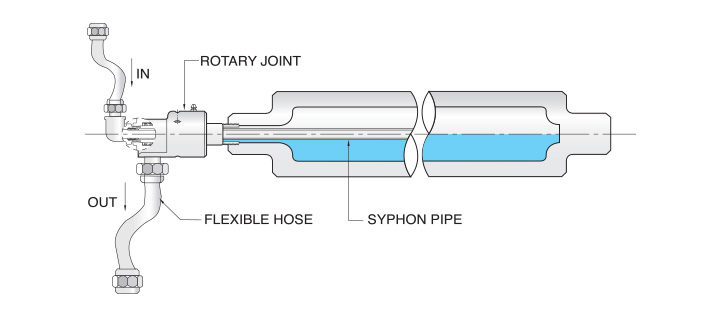

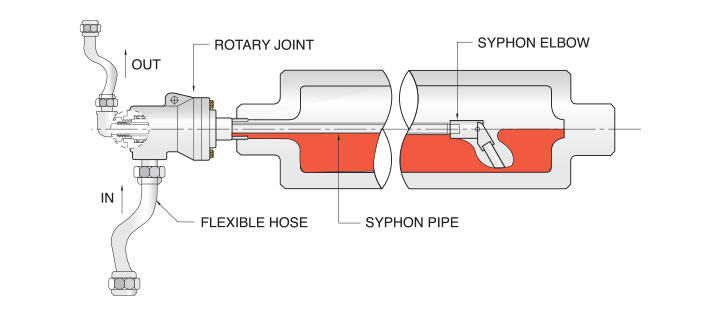

  • 복식내관고정식주로 스팀용으로 회전하는 롤과 드럼에 사용되며, 한쪽에서 스팀을 공급하여 같은 쪽의 내관을 통해 응축수를 배출하는 방식으로 사용됩니다.
  • 복식내관고정식내관을 통해 유체를 공급하여 열교환의 효율을 높이기 위해 사용되는 방식으로 주로 물, 열매체용으로 적합하며 각종 기계에 사용됩니다.

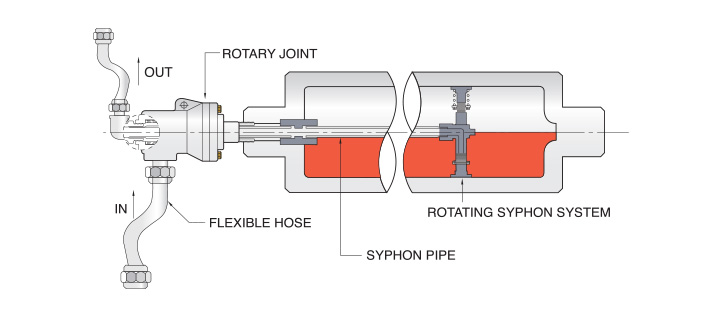

  • 복식내관회전식한 쪽으로 스팀을 공급하여 같은쪽의 내관을 통하여 응축수를 배출하며 내관의 끝부분이 롤의 내측면에 부착되어 롤과 함께 회전되는 방식으로 각종기계에 사용됩니다.

설치방법 및 주의사항

설치방법

  • 롤 나사방향과 로타리 조인트의 나사 방향을 확인한 후 설치하십시오.
  • 로타리 조인트와 롤의 회전중심이 맞게 설치하십시오.
  • 행거 사용시는 헐겁게 하십시오.
  • 복식인 경우 내관이 너무 길면 로타리 조인트 편하중을 주어 수명을 단축시키므로 내관의 길이는 로타리 조인트의 길이는 로타리 조인트 길이의 4배를 추천합니다.
  • 신설기계는 불순물(칩, 슬러그, 주물사)을 완전 제거 후 사용하시고, 가능한 스트레너를 사용하십시오.
로타리 조인트 하자보증기간
  • 제작건 : 구입일로부터 1년
  • 수리건 : 6개월
  • 사용자의 잘못 또는 취급부주의로 인한 낙하, 충격, 파손, 무리한 동작 등은 무료서비스를 받을 수 없습니다.

후렉시블 호스 설치방법

후렉시블 호스는 그림과 같은 순서로 설치하시고, 분해시는 설치 순서와 반대로 하십시오.

  • 1호스를 연결하십시오탁상 바이스를 사용하여 BODY의 뒷부분을 꽉 잡고 후렉시블 호스를 연결하십시오.
  • 2기계축에 설치하십시오로타리 조인트를 기계축에 설치하십시오.
  • 3공급라인에 연결하시오후렉시블 호스를 공급라인에 연결하시고 너무 팽팽하거나 비틀리게 장착해서는 절대 안됩니다.

취급상 주의사항

  • 사용전 절대 분해하지 마십시오.
  • 사용조건에 맞는 로타리 조인트를 선택 후 사용하십시오. (단, 조건에 맞지 않는 제품 사용시 수명 단축에 원인이 됩니다.)
  • 내부에 이물질이 들어가지 않도록 주의 하십시오.
  • 주유식 로타리 조인트 사용시 유체온도에 맞는 구리스를 사용하십시오.
  • 냉각용 로타리 조인트는 겨울철에 물이 얼어 씰이 깨져 니크될 수 있습니다.
  • 로타리 조인트는 낙하, 충격으로 인해 몸체 및 씰이 깨져 니크 될수 있습니다.
  • 공회전을 삼가 하십시오.(유체가 주입되지 않은 상태에서 회전을 시키면 열이 발생하여 씰이 깨져 니크될수 있습니다.
  • 니크가 발생되는 제품을 장기간 사용시 로타리 조인트가 부식되어 A/S가 안될 수도 있습니다.
  • 현장에서 로타리조인트는 수리 되지 않으므로 당사로 제품을 보내어 수리를 받도록 해야 합니다.
